Offset Placement After Solder Screen-Printing

OPASS

셀프 얼라인먼트 효과를 촉진하는 JUKI의 독자적인 마운터 완결형 솔루션, 「솔더 인쇄 인식 탑재 위치 보정 (솔더 인식 탑재)」(Offset Placement After Solder Screen-Printing)을 개발!

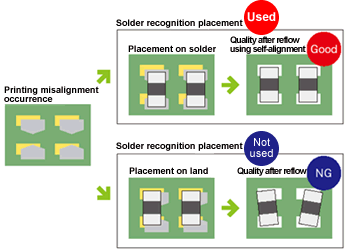

솔더 인식 탑재는, 솔더 인쇄 위치의 보정 탑재에 의해서 셀프 얼라인먼트 효과를 촉진, 솔더 인쇄 위치 어긋남의 영향을 저감합니다.

Features

■ 아래와 같은 생산에서의 리플로우 후 품질 개선으로~

- 극소 부품을 사용한 실장

- 양면 기판의 실장

- 플렉시블 기판 ・세라믹 기판의 실장

- 지그 기판을 사용한 실장

- Air 리플로우 사용

■ 솔더 인식에 의한 탑재 보정 기능

프린트 PCB상의 솔더 인쇄 위치를 마운터내의 카메라로 인식, 솔더의 중심에 부품을 보정 탑재하는 기능입니다. 솔더 인쇄 위치점을 기준으로 대상 부품을 일괄 보정하기 때문에 인식 택트가 짧고 탑재점마다 PCB 마크 인식 보정 탑재 / 솔더 인식 보정 탑재 선택이 가능합니다.

■ 마운터 완결형의 저비용 솔루션

마운터가 인쇄 어긋남을 인식, 보정 탑재하기 때문에 사용 중인 라인 구성이나 주변 장치도 그대로 도입할 수 있는 저비용 솔루션입니다.

■ 다중 패널 회로에서 인식 시간 단축

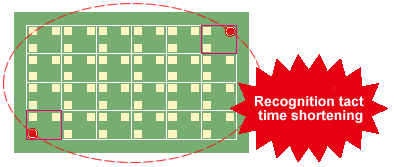

멀티 패널 회로에서, 전체 회로 기판의 가장 먼 대각선에서 솔더를 인식함으로써, 모든 회로의 일괄 보정이 가능해져, 솔더 인식 택트 시간을 크게 단축할 수 있습니다.

■ 로그 정보 저장 기능

인쇄 어긋남 양의 기록을 저장할 수 있어 품질 개선시의 데이터로서 활용할 수 있습니다.
